Personalizados Equipamento de classificação em espiral Fornecedores, Fábrica OEM/ODM - Zhejiang Golden Machinery Factory

Equipamento de classificação em espiral

Lar / Produtos / Classificação do equipamento / Equipamento de classificação em espiral
Equipamento de classificação em espiral

Equipamento de classificação em espiral

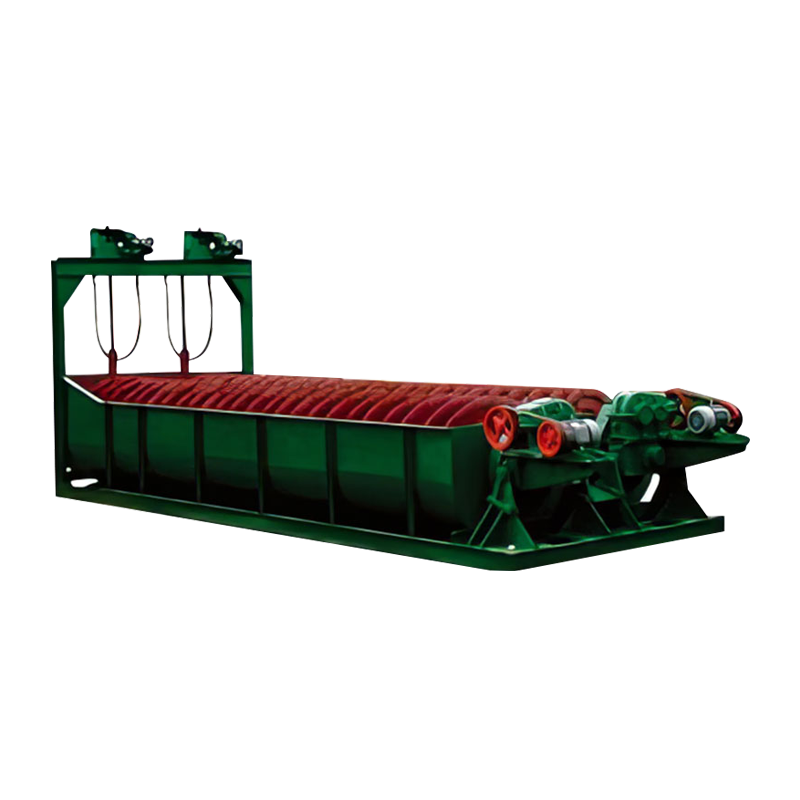

Os principais componentes do classificador espiral são um tanque de água semicircular, um dispositivo em espiral composto por um eixo e lâminas, as partes superior e inferior do mancal do eixo espiral, o dispositivo de transmissão do eixo espiral e o mecanismo de elevação. Suas especificações são expressas pelo diâmetro espiral.

Classificadores em espiral podem ser divididos em classificadores de espiral única e em espiral, de acordo com o número de eixos em espiral, e podem ser divididos em alto tipo de açude, tipo de açude e tipo de naufrágio de acordo com a altura do ruído do transbordamento.

O açude do classificador espiral de alta açude é maior que o centro do rolamento na extremidade inferior do eixo espiral, mas menor que a borda superior da espiral final do transbordamento. Possui uma certa área de sedimentação adequada para classificação de partículas grossas e pode obter um tamanho de partícula de transbordamento maior que 100 malha.

O açúcar de transbordamento do classificador espiral de baixa açude é menor que o centro do rolamento final do transbordamento, de modo que a área de sedimentação é pequena e a capacidade de produção de transbordamento é baixa. Geralmente, não é usado para operações de classificação, mas é usado para lavar areia de minério para descancher.

Toda a espiral na extremidade do transbordamento do classificador espiral submerso está imerso abaixo da superfície líquida na zona de sedimentação. Sua zona de sedimentação tem uma grande área e profundidade, adequadas para classificação de partículas finas e pode obter um tamanho de partícula de transbordamento inferior a 100 malha.

Princípio de trabalho
A pasta finamente moída é alimentada no tanque de água da porta de alimentação localizada no meio da zona de sedimentação. A extremidade inferior do tanque de água inclinada é a zona de sedimentação de classificação de pasta. A espiral gira a uma velocidade baixa para mexer a pasta, de modo que as partículas leves e finas sejam suspensas na superfície e flua para o ruído de transbordamento para transbordar e entrar no próximo processo. As partículas grossas e pesadas se acomodam no fundo do tanque e são transportadas para a porta de descarga pela espiral como areia retornada. Geralmente, o classificador em espiral e o moinho formam um circuito fechado para devolver a areia grossa ao moinho para re-riscos.
As vantagens do classificador espiral são sua estrutura simples, operação estável e confiável, operação fácil e facilidade de formar uma operação de circuito fechado com um moinho com um diâmetro inferior a 3,2 metros.

Tipo Modelooo Diâmetro espiral Velocidade da chave de fenda Pia Capacidade de produção Motor elétrico Levantando motores Peso
comprimento (mm) larguras (mm) Ângulo de inclinação transbordamento Volume de retorno de areia Modelooo Poder Modelooo Poder
mm (r/min) T/24H KW KW kg
Alta açude Parafuso único FG-10 Φ1000 3.5-7.6 6500 1112 14-10.5 85 473-1026 Y132M2-6 5.5 Manual 4400
FG-12 Φ1200 6 6500 1372 14-10.5 155 1170-1600 Y132M2-6 5.5 Y90L-4 1.5 8800
FG-15 Φ1500 2.5-6.0 8230 1664 14-18.5 235 1140-2740 Y160M-6 7.5 Y100L1-4 2.2 11680
FG-20 Φ2000 3.6-5.5 8400 2200 14-18.5 400 3890-5940 Y160L-6/4 11/15 Y100L2-4 3 20450
FG-24 Φ2400 3.64 91300 2600 14-18.5 580 6800 Y160L-4 15 Y100L2-4 3 25650
Parafuso duplo 2FG-12 Φ1200 6 6500 2600 14-18.5 310 2340-3200 Y132M2-6 5.5x2 Y90L-4 1.5x2 15840
2FG-15 Φ1500 2.5-6.0 8230 3200 14-18.5 470 2280-5480 Y160M-6 7.5x2 Y100L1-4 2.2x2 22100
2FG-20 Φ2000 3.6-5.5 8400 4280 14-18.5 800 7780-11880 Y200L2-6
Y200L- 4
22x2
30x2
Y100L2-4 3x2 36400
2FG-24 Φ2400 2.5-5.2 9130 5100 14-18.5 1160 9140-18500 Y200L-4 30x2 Y100L2-4 3x2 45874
2FG-30 Φ3000 3.17 12500 6300 14-18.5 1785 14600-23400 Y225M-4 45 Y112M-4 4x2 73480
Afundado Parafuso único FC-10 Φ1000 6.0-7.4 8400 1112 14-10.5 75 473-1026 Y132M2-6 5.5 Manual 6000
FC-12 Φ1200 5.0-7.0 8400 1372 14-18.5 120 1170-1630 Y160M-6 7.5 Y100L1-4 2.2 11020
FC-15 Φ1500 2.5-6.0 10500 1664 14-18.5 185 1140-2740 Y160M-6 7.5 Y100L1-4 2.2 15340
FC-20 Φ2000 3.6-5.5 12900 2200 14-18.5 320 3890-5940 Y160L6/4 11/15 Y100L2-4 3 29060
FC-24 Φ2400 3.64 14130 2600 14-18.5 455 6800 Y180M-4 18.5 Y112M-4 4 37267
Parafuso duplo 2FC-12 Φ1200 6 8400 2600 14-18.5 240 1770-2800 Y160M-6 7.5x2 Y90L-4 1.5x2 19610
2FC-15 Φ1500 2.5-6.0 10500 3200 14-18.5 370 2280-5480 Y160M-6 7.5x2 Y100L2-4 2.2x2 27450
2FC-20 Φ2000 3.6-5.5 12900 4280 14-18.5 640 7780-11880 Y200L2-6
Y200L- 4
22x2
30x2
Y100L2-4 3x2 50000
2FC-24 Φ2400 2.5-5.2 14130 5100 14-18.5 910 13700 Y200L-4 30x2 Y100L2-4 3x2 53491
2FC-30 Φ3000 3.2 14300 6300 14-18.5 1410 23300 Y225M-4 45x2 Y112M-4 4x2 84870
